1. 什么是域控制器
過去十多年的汽車智能化和信息化發展產生了一個顯著結果就是ECU芯片使用量越來越多。從傳統的引擎控制系統、安全氣囊、防抱死系統、電動助力轉向、車身電子穩定系統；再到智能儀表、娛樂影音系統、輔助駕駛系統；還有電動汽車上的電驅控制、電池管理系統、車載充電系統，以及蓬勃發展的車載網關、T-BOX和自動駕駛系統等等。
傳統的汽車電子電氣架構都是分布式的（如下圖2-1），汽車?yán)锏母鱾€ECU都是通過CAN和LIN總線連接在一起，現代汽車?yán)锏腅CU總數已經迅速增加到了幾十個甚至上百個之多，整個系統復雜度越來越大，幾近上限。在今天軟件定義汽車和汽車智能化、網聯化的發展趨勢下，這種基于ECU的分布式EEA也日益暴露諸多問題和挑戰。

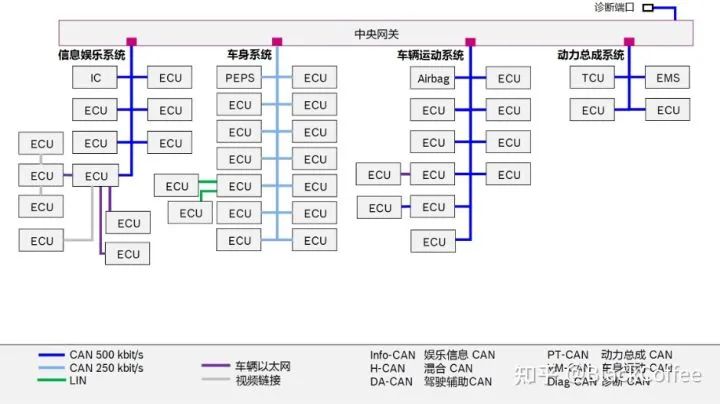

圖2-1 汽車分布式EEA
為了解決分布式EEA的這些問題，人們開始逐漸把很多功能相似、分離的ECU功能集成整合到一個比ECU性能更強的處理器硬件平臺上，這就是汽車“域控制器（Domain Control Unit，DCU）”。域控制器的出現是汽車EE架構從ECU分布式EE架構演進到域集中式EE架構（如圖2-2所示）的一個重要標志。
域控制器是汽車每一個功能域的核心，它主要由域主控處理器、操作系統和應用軟件及算法等三部分組成。平臺化、高集成度、高性能和良好的兼容性是域控制器的主要核心設計思想。依托高性能的域主控處理器、豐富的硬件接口資源以及強大的軟件功能特性，域控制器能將原本需要很多顆ECU實現的核心功能集成到進來，極大提高系統功能集成度，再加上數據交互的標準化接口，因此能極大降低這部分的開發和制造成本。
對于功能域的具體劃分，各汽車主機廠家會根據自身的設計理念差異而劃分成幾個不同的域。比如BOSCH劃分為5個域：動力域（Power Train）、底盤域（Chassis）、車身域（Body/Comfort）、座艙域（Cockpit/Infotainment）、自動駕駛域（ADAS）。這也就是最經典的五域集中式EEA，如下圖2-2所示。也有的廠家則在五域集中式架構基礎上進一步融合，把原本的動力域、底盤域和車身域融合為整車控制域，從而形成了三域集中式EEA，也即：車控域控制器（VDC，Vehicle Domain Controller）、智能駕駛域控制器（ADC，ADAS\AD Domain Controller）、智能座艙域控制器（CDC，Cockpit Domain Controller）。大眾的MEB平臺以及華為的CC架構都屬于這種三域集中式EEA。
圖2-2 域集中式EE架構
2. 域控制器市場概述
2018年，基于德爾福提供的域控制器技術，奧地利TTTech公司開發的zFAS控制器率先應用在奧迪A8當中。偉世通公司則推出了SmartCore域控制器，集成信息娛樂、儀表板、信息顯示、HUD、ADAS等功能。這些產品開創了商用功能域控制器產品之先河，全球各大Tier 1供應商紛紛跟進，整個域控制器市場逐漸發展起來。
在國內市場，華為、德賽西威、航盛電子、東軟等企業也推出了DCU解決方案，并得到了國內車企的采用。比如，2020年小鵬汽車推出的智能轎跑P7就采用了德賽西威基于英偉達Xavier打造的自動駕駛域控制器產品——IPU03。
當前，整個業界對DCU市場都有非常樂觀的預期。據佐思產研的預測，2025年全球汽車DCU（座艙+自動駕駛）出貨量將超過1400萬套，2019-2025期間年平均增長高達50.7%。

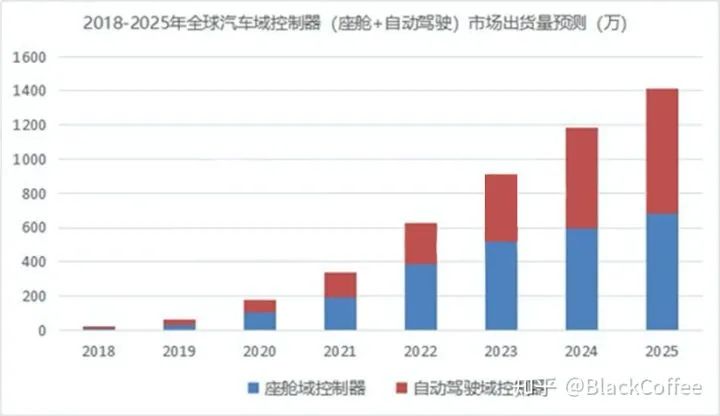

圖2-3 全球域控制器市場預測
整個汽車行業普遍認為，域控制器是汽車電子行業未來競爭門檻最高的部分，因此利潤也最高，芯片廠商和核心算法供應商將會受益。
(一) 域控制器市場快速增長背后的驅動因素
更多更好的ADAS功能和智能座艙與信息娛樂功能一直是推動域控制器市場快速增長的主要因素，這些新功能能明顯提高整車的科技感和用戶體驗，因此也是主機廠開發新車型時的投入重點。L1到L2+級別之間的ADAS應用是這幾年發展非常快，很多功能都正在快速普及，比如：停車輔助、車道偏離預警、自適應巡航、碰撞避免、盲點偵測、駕駛員疲勞探測等。
域控制器需要一顆性能更強、集成度越高的主控處理器來作為其大腦，更多原本通過分離ECU實現的功能現在可以放到域主控處理器上來實現，也因此就能更加節省功能域里所需的ECU用量和其它硬件資源。更高的集成度可以更主機廠供應鏈管理實現ADAS域控和相關零部件平臺化和標準化的要求。
(二) 對域控制器供應鏈的影響
汽車E/E架構的演進和發展，也深刻影響了主機廠和汽車電子供應商的供應關系。主機廠的核心競爭力從以前的機械制造為主，全面轉向軟件和算法為重點。預計未來整車廠與Tier 1供應商之間將可能有兩種合作模式：
- 其一，Tier 1負責域控制器硬件設計和生產，以及中間層Middleware軟件部分。整車廠負責自動駕駛軟件部分。Tier 1的優勢在于以合理的成本將產品生產出來并且加速產品落地，因此整車廠和Tier 1進行合作生產方式是必然，前者負責自動駕駛軟件部分，后者負責硬件生產、中間層以及芯片方案整合。這種模式下，在項目立項時，整車廠又可能跨過Tier 1直接與芯片廠商確定方案的芯片選型。
- 其二，Tier 1自己與芯片商合作，做方案整合后研發中央域控制器并向整車廠銷售，例如大陸ADCU、采埃孚ProAI、麥格納MAX4等。
2.1 智能座艙域控制器
座艙智能化的實質是基于汽車駕駛艙中的人機交互場景，將駕駛信息與娛樂信息兩個模塊進行集成，為用戶提供高效的、直觀的、充滿未來科技感的駕駛體驗。智能座艙的設計訴求主要是用于提升用戶的駕乘體驗，同時還要保證用戶駕乘的安全性和舒適性，最終實現汽車作為人們工作和家庭場景以外的第三生活空間這一終極目標。
智能座艙域包括HUD、儀表盤（Cockpit）和車載娛樂信息系統（In-Vehicle Infotainment，簡稱IVI）三個最主要的組成部分。
HUD是非常實用的功能，將ADAS和部分導航功能投射到擋風玻璃上，諸如ACC、行人識別、LDW、路線提示、路口轉彎提示、變道提示、剩余電量、可行駛里程等。HUD將很快會演變?yōu)锳R HUD，在L3和L4時代成為標配。
進入L3時代，駕駛員狀態監測（Driver Status Monitor，DMS）將成為必備的功能，包括：面部識別、眼球追蹤、眨眼次數跟蹤等將引入機器視覺和深度學習算法。而L4時代則必備V2X（Vehicle to everything）。
另外，多模態交互技術的蓬勃發展將會極大改變用戶與汽車的交互模式。基于語音識別功能的語音交互技術越來越普及，常用于跟IVI系統的交互操作。進一步還能通過語音來對駕駛員進行情緒狀態分析。當DMS系統檢測到駕駛員昏昏欲睡時，系統可以通過播放音樂或者釋放香味來喚醒駕駛員；基于多場景下的汽車座艙多模態交互技術未來一定會重新定義人機交互技術的發展。
所有這些智能座艙新技術的發展，都將推動對座艙域計算資源需求的暴增。
智能座艙域控制器領域，全球Tier 1廠商主要包括：博世、大陸汽車、哈曼、偉世通和Aptiv（安波福）等。中國本土企業主要有德賽西威、航盛和東軟睿馳等。
| 廠商 | 芯片平臺 | 座艙域控制器名稱 | 操作系統/Hypervisor | 客戶 |
| 偉世通 | 高通 | SmartCore | Android，Linux | 吉利汽車、戴姆勒奔馳、東風、廣汽 |
| 大陸 | 高通/瑞薩 | 集成式車身電子平臺IIP | QNX/PikeOS |
|
| 博世 | 高通 | AI Car Computer | AGL | 通用 |
| Aptiv | 英特爾 | ICC | Linux/ARCN | 長城、奧迪、沃爾沃 |
| 德賽西威 |
高通820A
TI Jacinto6
|
智能座艙域控制器 |
|
理想汽車 |
| 東軟睿馳 | 英特爾 | C4-A1fus | Linux/ARCN |
|
表2-1 全球主要座艙域控制器廠商信息
2.2 ADAS域控制器
ADAS域控制器通常需要連接多個攝像頭、毫米波雷達、激光雷達等傳感器設備，要具備多傳感器融合、定位、路徑規劃、決策控制、無線通訊、高速通訊的能力，要完成包含圖像識別、傳感器數據處理等諸多功能，因此要完成大量運算，域控制器一般都要匹配一個核心運算力強的處理器，能夠提供自動駕駛不同級別算力的支持，目前業內有NVIDIA、華為、瑞薩、NXP、TI、Mobileye、賽靈思、地平線等多個方案。
自動駕駛技術目前是全球科技行業最前沿的方向。L1到L2+級別的輔助駕駛技術和功能已經日趨成熟，搭載ADAS功能和應用的很多車型開始進入大規模量產。可以遇見L1/L2級別ADAS功能的市場滲透率將快速提升，而L3/L4級別自動駕駛系統仍處于小規模原型測試階段。
當今的自動駕駛行業，中國市場絕對是主力。今年中國L2的搭載量預計突破80萬，中國品牌占據絕大部分份額。未來中國市場ADAS功能的滲透率還將持續快速提高，中低端汽車所配置的ADAS功能將逐步增多。根據艾瑞咨詢研究報告顯示，預計2025年ADAS功能在乘用車市場可以達到65%左右的滲透率。L3級別的高速自動領航HWP功能和L4級別的AVP自動泊車功能，目前車型滲透率較低，未來提升空間較大。

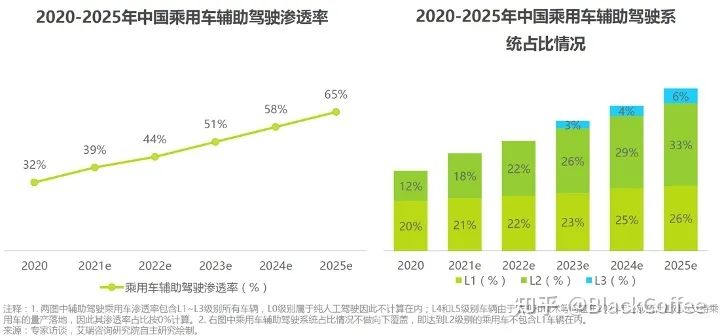

圖2-4 中國ADAS功能市場滲透率預測
ADAS域控制器正在從過去的分布式系統架構演變到域集中式架構。過去一套ADAS系統，要有好幾個獨立的ECU才能實現，比如車道偏移和交通識別ECU、前向碰撞預警ECU、泊車輔助ECU等。現在有了功能強大的集中式ADAS域控制器后，一個域控制器就實現了所有功能。系統的軟硬件復雜度大大降低，可靠性也得到了提高。
目前業內提供ADAS域控芯片平臺的有NVIDIA、華為、瑞薩、NXP、TI、Mobileye，以及國內本土的地平線和黑芝麻等多個方案。下表2-2總結了全球主要ADAS域控制器廠商及其客戶和伙伴信息。
|
廠商 |
ADAS域 控制器名稱 |
計算芯片平臺 | 自動駕駛等級 | 功能安全 | 操作系統 | 客戶和量產、SOP計劃 |
| 偉世通 | DriveCore | 支持NVIDIA、高通和NXP的處理器架構 | L2-L4 | ASIL-D | AutoSAR CP，Auto AP，Linux等 | 廣汽，以及歐洲2家主機廠，計劃2022年SOP |
| 大陸 | ADCU |
NVIDIA DRIVE Xavier |
L3/L4 | ASIL-D | AutoSAR Adaptive平臺 | 與NVIDIA合作的L3級別自動駕駛域控制器平臺 |
|
車載服務器 （ICAS1） |
NVIDIA | L2 | ASIL-C/D | 大眾MEB平臺ID.3系列電動汽車 |
|
|
| 博世 | DASy 1.0 | NVIDIA | L2/L2+ | ASIL-C/D | AutoSAR CP，AutoSAR AP | 已于2019年SOP，支持HWP/TJA等L2+級別的功能 |
| DASy 2.0 | NVIDIA DRIVE Xavier | L3/L4 | ASIL-D | AutoSAR AP，Linux | 2022年SOP |
|
| TTTech | zFAS/iECU | NVIDIA TX2/Xavier | / | / | / | 奧迪、上汽 |
| Aptiv | 中央傳感定位和規劃（CSLP）平臺 | Intel Mobileye | / | / | / | / |
| Veoneer |
宙斯Zeus Super Computer |
NVIDIA Xavier |
|
/ | / | / |
| 采埃孚 | 中央控制器ProAI | NVIDIA Xavier | / | / | / | 跟百度Apollo合作，客戶是奇瑞 |
| 麥格納 | MAX4 | / | / | / | / | 寶馬 |
| 環宇智行 | TITAN | NVIDIA Xavier | / | / | / | / |
| 布谷鳥 | Auto Wheel | NXP | / | / | / | 合作伙伴包括NXP、Renesas、Sony等 |
| 知行科技 | iMo DCU中央控制器 | TI Jacinto/NXP | / | / | / | 眾泰 |
| 經緯恒潤 | ADAS Domain Controller | NXP | / | / | / | / |
| 東軟睿馳 | ADAS DCU | Xilinx | / | / | / | 乘用車和商用車主機廠 |
| 德賽西威 | 自動駕駛平臺 | NVIDIA Xavier | / | / | / | 小鵬汽車 |
表2-2 全球主要ADAS域控制器廠商信息
域控制器的興起對傳統的汽車MCU廠商造成了極大的挑戰，“因?yàn)镸CU使用量將大大減少，傳統的MCU產品其演進路線將不復存在”。
在分布式ECU時代，計算和控制的核心是MCU芯片，傳輸?shù)幕A(chǔ)核心是基于傳統的CAN、LIN和FlexRay等低速總線。但在域控制器時代，高性能、高集成度的異構SoC芯片作為域的主控處理器，將成為域控制器的計算與控制的核心芯片。而汽車TSN（Time-Sensitive Network）以太網因?yàn)榫哂懈邘挕?shí)時和可靠的數據通信能力等特點，必將成為整車通信的核心基礎設施，尤其是域主控處理器之間的通信主干網。
下面我們來簡單分析一下域控制器以及核心的主控處理器的一些關鍵技術和趨勢。
3.1 高性能
總的來說，對算力的需求提升一直是域控制器核心芯片發展的主要推動力。一方面原本由多個ECU完成的功能，現在需要依靠單一的域主控處理器來完成，并且還需要管理和控制所連接的各種傳感器與執行器等。比如：底盤、動力傳動系統和車身舒適電子系統的域主控處理器，其算力需求大約在10000DMIPS-15000DMIPS左右。

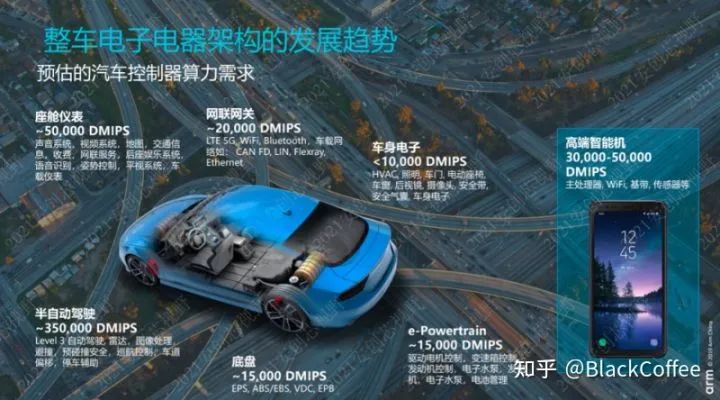

圖2-5 汽車域控制器對CPU DMIPS算力的需求預測
新的智能汽車，除了要更多的與人交互外，更需要大量的對環境進行感知，這就需要計算和處理海量的非結構化數據，因此座艙域和自動駕駛域都要求高性能的CPU，比如就座艙儀表的CPU算力而言，它其實跟一部高端智能手機的CPU算力差不多，約為50000DMIPS左右。此外，為了支持L2輔助駕駛功能或者更高級別的自動駕駛功能，需要運行很多視覺DNN模型算法，這就又額外需要上百TOPS的AI算力。
所以，各芯片廠商總是會盡量使用更先進的制程工藝、更先進的CPU核于與NPU核來盡量提高域主控芯片的CPU核心性能與NPU性能。
3.2 高異構性
伴隨著AI技術在視覺領域的應用，基于視覺的自動駕駛方案逐漸興起，這就需要在CPU的基礎上加裝擅長視覺算法的GPU芯片，從而形成“CPU+GPU”的解決方案。不過，“CPU+GPU”組合也并非最優解決方案，因?yàn)?GPU 雖然具備較強的計算能力，但成本高、功耗大，由此又逐步引入了FPGA和 ASIC 芯片。
總體來看，單一類型的微處理器，無論是 CPU、GPU、FPGA還是ASIC，都無法滿足更高階的自動駕駛需求，域控制器中的主控芯片會走向集成“CPU+xPU”的異構式 SoC（xPU 包括 GPU/FPGA/ASIC等），從而能較好的支撐各種場景的硬件加速需求。
3.3 高集成度
從功能層面上，域控制器會整合集成越來越多的功能。比如動力系統域可能把發動機的控制、電機控制、BMS、車載充電機的控制組合在一起。有些主機廠甚至直接一步到位，將底盤、動力傳動以及車身三大功能域直接整合成一個“整車控制域（Vehicle Domain Controller，VDC）”。
要支持這些功能的整合，作為域控制器的大腦，域主控處理器SoC就需要集成盡可能多的接口類型，比如：USB、Ethernet、I2C、SPI、CAN、LIN以及FlexRay等等，從而能連接和管理各種各樣的ECU、傳感器和執行器。
3.4 硬件虛擬化
對硬件虛擬化技術的需要主要來自兩方面：（1）硬件資源的分區與隔離；（2）支持混合安全等級。
原本需要多個ECU實現的多個功能都整合到域控制器上后，勢必會導致域控制器的軟件更為復雜，這勢必會導致整個軟件系統的出錯概率增加、可靠性下降。而且多個應用混合運行在同一個操作系統上，經常會出現故障傳播（Failure Propagation），也就是一個應用出現問題后，會使得整個系統底層軟件和硬件都處于紊亂狀態，從而導致其它原本正常的應用也會開始出現故障。因此通過硬件虛擬化技術對硬件資源進行分區（Partition），使得各個功能對應的軟硬件之間互相隔離（Isolation），以此保證整個系統的可靠性。
另一方面，在汽車電子系統中，通常不同的應用其對實時性要求和功能安全等級要求都不同。例如，根據ISO 26262標準，汽車儀表系統與娛樂信息系統屬于不同的安全等級，具有不同的處理優先級。汽車儀表系統與動力系統密切相關，要求具有高實時性、高可靠性和強安全性，要求運行在底層實時操作系統上（比如QNX）。而信息娛樂系統主要為車內人機交互提供控制平臺，追求多樣化的應用與服務，以Linux和Android為主。為了實現混合安全等級的應用，實現不同的操作系統運行在同一個系統上，這就需要虛擬化技術的支持。
車載硬件虛擬化技術的核心是Hypervisor，它是一種運行在物理服務器和操作系統之間的中間層軟件，可以允許多個不同虛機上的操作系統和應用共享一套基礎物理硬件。當系統啟動時，首先運行Hypervisor，由它來負責給每一臺虛擬機分配適量的內存、CPU、網絡、存儲以及其它硬件資源等等（也就是對硬件資源進行分區），最后加載并啟動所有虛擬機的客戶操作系統。
一句話總結一下基于Hypervisor的優點：它提供了在同一硬件平臺上承載異構操作系統的靈活性，同時實現了良好的高可靠性和故障控制機制, 以保證關鍵任務、硬實時應用程序和一般用途、不受信任的應用程序之間的安全隔離，實現了車載計算單元整合與算力共享。
3.5 ISO 26262功能安全
功能安全是汽車研發流程中非常關鍵的要素之一。隨著系統復雜性的提高，來自系統失效和隨機硬件失效的風險日益增加。ISO 26262標準制定的目的就是更好的規范和標準化汽車全生命周期中的功能安全管理和要求，包括：概念階段、系統研發、硬件研發、軟件研發、生產和操作過程、售后等環節，尤其重點在產品設計階段如何定義和實現功能安全的目標。
載汽車功能安全標準ISO26262-5 2018 “產品開發：硬件層面附錄D”中對處理器單元的診斷覆蓋率推薦的安全技術措施中，雙核鎖步(dual-core lockstep)、非對稱冗余和編碼計算是三種典型的硬件冗余技術措施。除此之外，硬件BIST、軟硬件Self-Test技術、ECC等也是常見的提高處理器安全特性的設計措施。
圖2-6 ISO26262標準中的功能安全芯片設計技術
雙核鎖步CPU是一種CPU冗余技術，在一個芯片中包含兩個相同的處理器，一個作為master core，一個作為slave core，它們執行相同的代碼并嚴格同步，master可以訪問系統內存并輸出指令，而slave不斷執行在總線上的指令（即由主處理器獲取的指令）。slave產生的輸出，包括地址位和數據位，發送到比較邏輯模塊，由master和slave總線接口的比較器電路組成，檢查它們之間的數據、地址和控制線的一致性。檢測到任何總線的值不一致時，就會發現其中一個CPU 上存在故障，但不會確定是哪個CPU故障。
這種CPU架構使得CPU自檢獨立于應用軟件，不需要執行專門的指令集自檢，實際運行的軟件指令在每個時鐘都進行比較，只需要測試軟件用到的CPU資源，但這種架構不會對內存和總線進行檢測，需要增加單獨的檢測方法以避免兩個CPU的共模故障。
3.6 網絡卸載引擎
汽車網絡會存在多種通信總線。骨干網未來勢必會基于TSN以太網來構建，但是從域主控處理器到ECU或者傳感器之間的通信則仍然是基于傳統的車載低速總線，比如：CAN、FlexRay等。域主控處理器作為域控制器的核心，是所有ECU和傳感器通信的匯聚中心。因此如果要依靠CPU的算力來完成不同總線間的協議轉換，以及跨域通信的網絡包處理的話，勢必會占用寶貴的CPU算力資源。
因此基于硬件來實現網絡協議轉換處理的網絡卸載引擎，對于各個域（包括中央網關）的域主控處理器是非常重要的技術。
3.7 Security引擎
連接性（Connectivity）是汽車智能化發展的一個很重要的趨勢，未來的汽車一定會像今天的手機一樣隨時保持連接到互聯網中。因此如何阻止未經授權的網絡訪問，以保護汽車免于受到黑客的攻擊，對未來的智能汽車而言就會變得極為重要。下一代硬件安全模塊（Hardware Security Module，HSM）正在成為下一代車載網絡通信的重要基礎設施之一。
HSM對于完全的安全車載通信（Secure Onboard Communication，SecOC）是必不可少的。HSM能確保所接收到的數據的真實性，防止攻擊者繞過相關的安全接口，入侵車載網絡。
基于硬件的安全模塊主要解決兩個問題：
-
密鑰泄漏問題：如果密鑰存儲在應用程序的代碼或數據中，很容易被泄漏。所以有必要增加一個硬件模塊，專門存儲密鑰。
-
Crypto算法加速：通過內核來直接進行加密或解密運算會占用大量CPU算力資源。因此，有必要通過硬件模塊來進行加密解密算法的加速。
SHE（Secure Hardware Extension）標準是由奧迪和寶馬公司合作制定的、針對硬件安全模塊HSM的規范，它主要包括密碼模塊的硬件、硬件軟件接口。這個規范已被廣泛接受，很多針對汽車行業的微處理器都支持這個規范。
